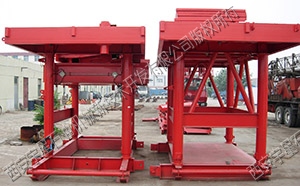

鉆臺及底座是修井作業時用來安裝轉盤、擺放油管及井口工具等的工作平臺，并提供井口裝置的安裝空間和修井作業的操作平臺。它承受修井作業時油管的部分載荷與主機載荷、鉆臺及底座自重載荷，并把這些載荷傳遞分配給基礎和地基。
|
|
|
|
鉆臺主要技術參數 |
|
產品規格型號 |
ZT50 |
ZT90 |
ZT135/ZT160 |
ZT180 |
|
鉆臺面高度 |
1.8/2.5/3.7 |
1.8/2.5/3.7 |
2.7/3.7/4.5 |
5/6 |
|
轉盤梁下平面高度 |
2.3/2.3 |
2.3/2.3 |
1.9/2.9/3.7 |
4/5 |
|
轉盤承載最大額定靜載荷（kN） |
500 |
900 |
1350/1600 |
1800 |
|
最大額定立根盒容量 |
1500(4-1/2〞inDP) 1100(5inDP) |
1500(4-1/2〞inDP) 1100(5inDP) |
2000(4-1/2〞inDP) 1400(5inDP) |
3000(4-1/2〞inDP) 2500(5inDP) |
|
轉盤梁額定靜負荷與額定容量的立根負荷的最大聯合值(kN) |
1350 |
1350 |
2000/2500 |
2700 |
|
理論自重 |
≈10 |
≈16 |
≈20～24 |
≈48～56 |
|
相適應的轉盤型號 |
ZP50/ZP80 |
ZP90/ZP135 |
ZP150/ZP175 |
ZP200/ZP275 |
|
相適應的修井機型號 |
XJ150 |
XJ250、XJ350 |
XJ450、XJ550 |
XJ650 |
