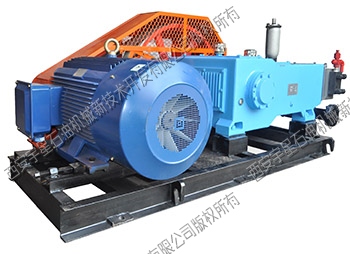

3ZS132-15/30型油田注水泵系三缸單作用往復柱塞泵，是我公司借鑒國內外三缸柱塞泵的先進結構經驗設計，依據油田開采需要而開發的新產品，其結構簡單，維修方便，運行可靠。泵主要由動力端、液力端兩部分組成，主要用于油田采油工藝流程中需要注水、污水回注的場合，也可用于其他領域中輸送水或物理性質類似于水的介質，泵的液力端更換材質后亦可輸送腐蝕性的介質。
動力端借鑒國內外先進柱塞泵的結構形式，采用傳統成熟的曲柄-連桿傳動機構，主要由機架、曲軸、連桿、十字頭、十字頭銷、軸瓦、挺桿、滾動軸承等組成。合理的材料選配及可靠的設計理念使動力端具有結構簡單，強度、剛度好，重量輕，使用壽命長，運行可靠等優點。
液力端主要采用水平直通組合閥結構，這種結構的優點主要表現在吸入端和排出端完全分離，使液缸體內沒有交變應力的產生，再配備有專用拆裝工具，既維修方便，運行平穩，且使用壽命長等。液力端主要由液缸體、柱塞與填料箱組件、吸、排閥組件、吸入、排出管組件等零部件組成。液力端零部件可采用不銹鋼材質，可輸送帶腐蝕性的介質或其他化工類介質。
|
|
|
|
3ZS132-15/30型注水泵主要技術參數 |
|
序 號 |
項目名稱 |
單 位 |
數 值 |
|
1 |
理論流量 |
m3/h |
15 |
|
2 |
最高排出壓力 |
MPa |
30 |
|
3 |
吸入壓力 |
MPa |
0.03～0.1 |
|
4 |
柱塞行程 |
mm |
127 |
|
5 |
柱塞直徑 |
mm |
?60 |
|
6 |
最高泵速 |
r/min |
235 |
|
7 |
吸入口徑 |
mm |
M76×2 |
|
8 |
排出口徑 |
mm |
M64×2 |
|
9 |
最大輸入功率 |
kw |
132 |
