補償式多用途環形防噴器是我公司與長慶油田工程技術管理部、川慶鉆探長慶井下技術作業公司聯合開發的專利產品，該產品分為修井用補償式多用途環形防噴器和鉆井用補償式多用途環形防噴器。主要用于油田井下作業,在修井、鉆井、采油、試油過程中阻止地層高壓氣夾帶原油和水可能形成的井涌和井噴的發生。
補償式多用途環形防噴器基本結構主要由上法蘭、膠套、殼體、下法蘭、護圈等幾部分組成。在使用過程中可根據不同的工況從防噴器上部安裝不同的補芯，從而達到不同的功用。
配套的補芯有：
1、油管補芯：起下油管時使用；
2、兩半式電纜補芯：密封電纜、鋼絲繩時使用；
3、全封補芯：關閉空井時使用。
|
|
|
|
|
|

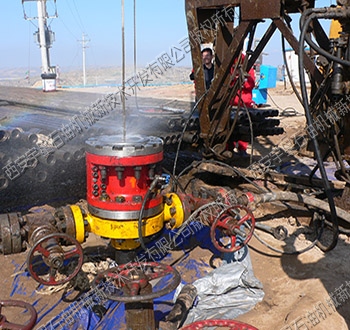

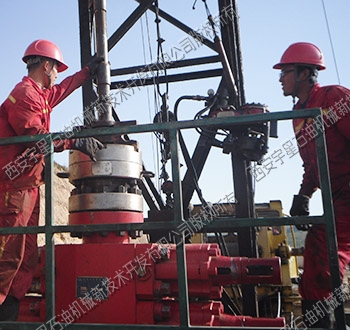

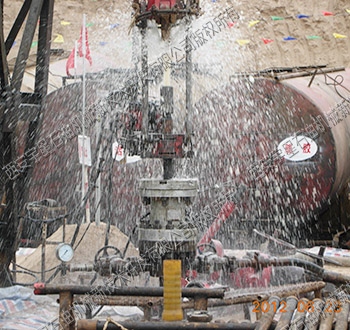

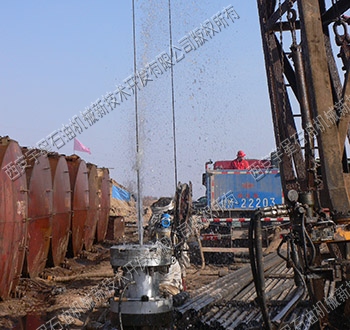

補償式多用途環形防噴器現場試驗及應用
|
|
|
|
|
|
|
補償式多用途環形防噴器技術參數 |
|
序 號 |
型 號 |
通 徑 （mm） |
全封井內壓力 （MPa） |
半封井內壓力 （MPa） |
密封電纜 井內壓力 （MPa） |
|
1 |
FHB12-21 |
120 |
21 |
21 |
21 |
|
2 |
FHB18-14 |
180 |
14 |
14 |
14 |
|
3 |
FHB18-21 |
180 |
21 |
21 |
21 |
|
4 |
FHB18-35 |
180 |
35 |
35 |
21 |
|
5 |
FHB18-70 |
180 |
70 |
70 |
21 |
|

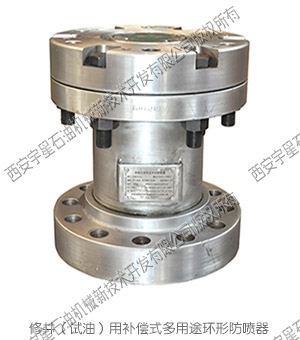

適用范圍： 修井、試油用多用途環形防噴器 |
|||||
|

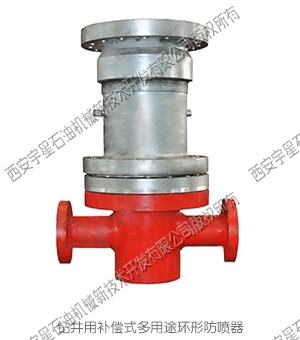

鉆井用補償式多用途環形防噴器技術參數 |
|
名 稱 |
型 號 |
通 徑 |
半封井內壓力 （MPa） |
重 量 |
|
鉆井用補償式環形防噴器 |
FHB23-14 |
230 |
14 |
655 |
|
鉆井用補償式環形防噴器 |
FHB23-21 |
230 |
21 |
655 |
|
鉆井用補償式環形防噴器 |
FHB23-35 |
230 |
35 |
850 |
|
鉆井用補償式環形防噴器 |
FHB28-35 |
280 |
35 |
1200 |
